適用范圍

隨著電力工業的迅速發展，在電力領域，一方面，隨著電力電子技術的廣泛應用與發展，供電系統中增加了大量的非線性負載，如靜止變流器，工業交直流變換裝置等，會(huì )引起電網電流、電壓波形發生畸變，造成電網的諧波“污染”。沖擊性、波動性負荷，如電弧爐、大型軋鋼機、電力機車、光伏新能源發電等，運行中不僅會(huì )產生大量的高次諧波，而且使三相不平衡日趨嚴重。這些對電網的不利影響不僅會(huì )導致供用電設備本身的安全性降低，而且會(huì )嚴重干擾電網的經濟運行，造成電網的“公害”， 另一方面，機場、銀行、精密電子元器件制造業、計算機網絡(luò )和服務監控中心等是電力質量要求高的場所，高精密的技術和裝備對高質量電能的需求日益增加。為此，國家技術監督局相繼頒布了涉及電能質量六個方面的國家標準：

☆電能質量公用電網諧波  GB/T14549-1993；

☆電能質量三相電壓允許不平衡度  GB/T15543-2008；

☆電能質量供電電壓允許偏差  GB/T12325-2008；

☆電能質量電力系統頻率允許偏差  GB/T15945-1995；

☆暫時過電壓和瞬態過電壓  GB/T18481-2001

適用領域

主要用于監測、分析、評估監測點的電能質量，主要包括電能質量實時監測、電能質量事件告警、錄波、數據統計、評估分析5個主要功能。實時監測分析的主要指標為：基本電氣參量，電壓偏差，諧波電壓、諧波電流、間諧波、頻率偏差、三相電壓不平衡度等，所有實時監測的參量和電能質量指標均可長時間存儲檢索。針對電能質量越限、電壓暫升和電壓暫降、裝置提供事件告警和錄波分析功能。電能質量監測裝置適用于用戶側電能質量或者發電側電能質量的監測，滿足風電場電能質量監測、配電網電能質量監測、輸電電壓中樞電能質量監測等多種監測需要。

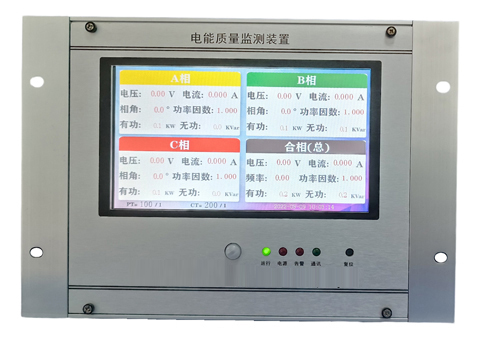

產品特點

●采用32位處理器，16位AD采樣，主要元件全部采用進口器件，保證了裝置電氣設計上的高可靠性。

●具有完善的電能質量監測功能，具有通訊接口，能夠通過現場總線將數據和信息傳送至上位機。

●采用一體化型材機箱，安裝方便靈活，適用于固定式及混合式的柜型，也可集中組屏安裝。

●具有4路開關量輸入（有源）。

●采用工業級寬溫型7寸觸摸彩屏，全中文操作菜單及事故報文顯示。

●面板上顯示設備的實時信息，如：電流、電壓、功率，開關位置等等，并有完善的預告、告警功能。

●具有故障錄波功能，可分別記錄保護啟動前8周波，后12個周末。

●具有 1 個標準的 RS485 通訊接口(Modbus RTU 通訊協議)，具有1個以太網通訊接口(Modbus  TCP/IP)。

●裝置1路GPS對時為IRIG-B碼對時。

●裝置1路USB接口為U盤提供波形導出接口。

●整機靜態功耗小于10W。

●抗干擾性，通過10項電磁兼容認證（快速瞬變、靜電放電、浪涌抗干擾等）。

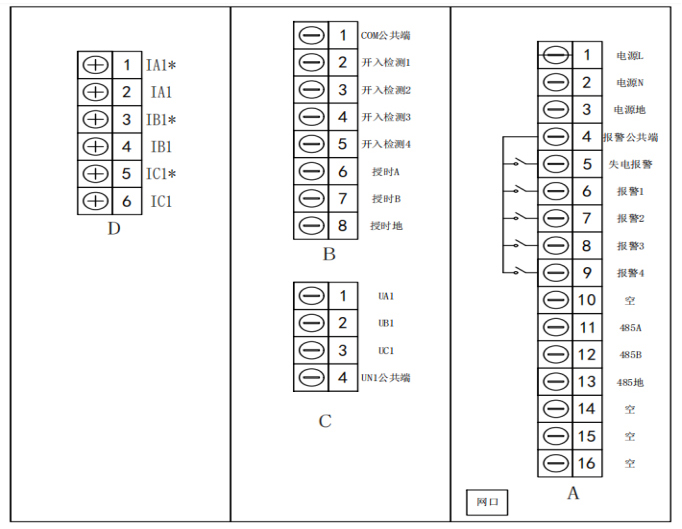

背后端子接線圖

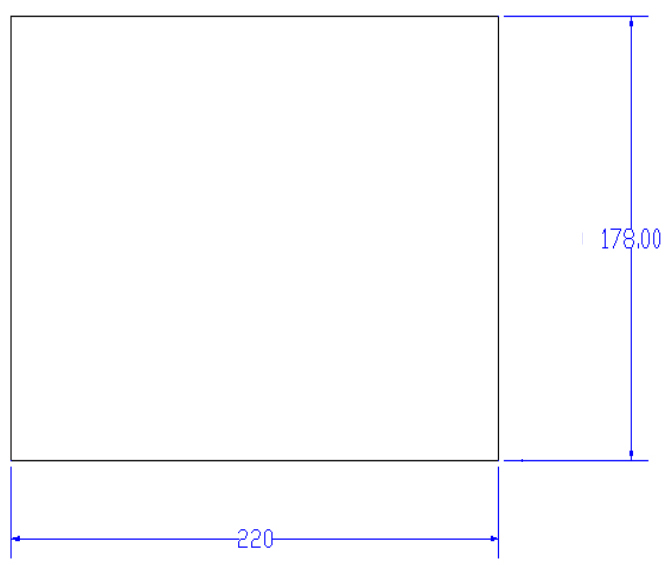

開孔尺寸

主控單元采用全封閉5U 1/3標準機箱，嵌入式安裝于屏(柜)上。

機箱安裝開孔尺寸圖如下(前面板尺寸為260*180mm，深度100mm（帶接線端子):
